Não esquecer

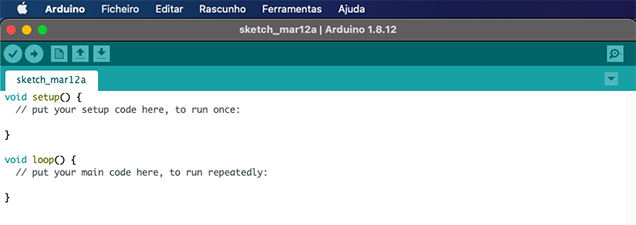

Todos os sketchs de arduino, contêm dois blocos principais de código. O "void setup" e o "void loop".

"void setup" - Aqui escrevemos as instruções que correm uma só vez ao longo do programa.

"void loop" - Aqui escrevemos as instruções que correm em ciclo ou mais que uma vez ao longo do programa.

Os comandos terminam com o sinal ;

Definimos as constantes fora do "void setup" e do "void loop"

Podemos adcionar comentários com o símbolo // e escrever o texto à sua frente

Exemplo - Output Digital

Vamos construir o nosso primeiro exemplo, um output digital. Vamos colocar um led a piscar.

Vamos construir primeiro o nosso circuito electrico de modo a que depois possamos programar o led.

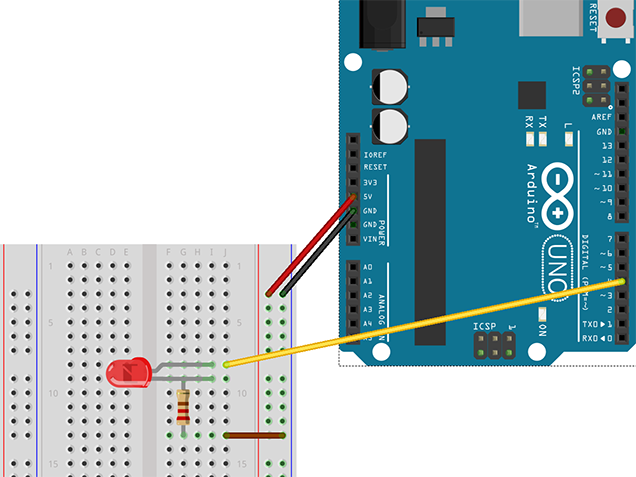

O esquema do lado direito mostra como ligar um led na placa de arduino.

Basta agora passar o rato sobre a imagem para aceder ao código de programação.

Exemplo - Input digital

Utilizando o led do exemplo anterior, vamos agora comandar o led através de um botão, vamos criar um input digital.

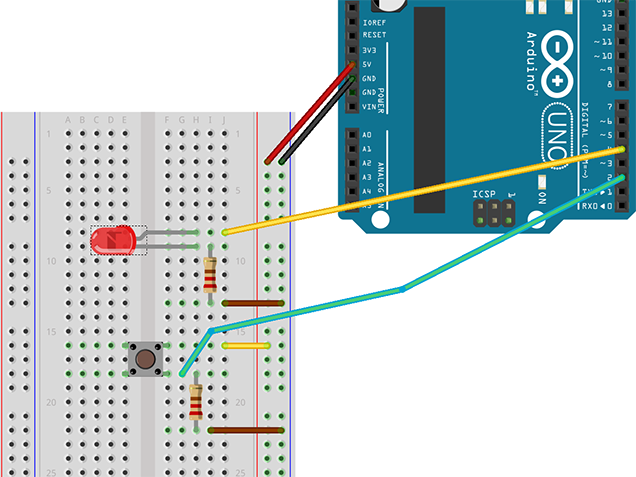

O esquema do lado direito mostra como ligar o botão ao nosso anterior exemplo.

Basta agora passar o rato sobre a imagem para aceder ao código de programação.

Exemplo - Input analógico

Continuado a uitlizar o led, vamos agora substituir o botão por um potenciómetro, tendo assim um input analógico.

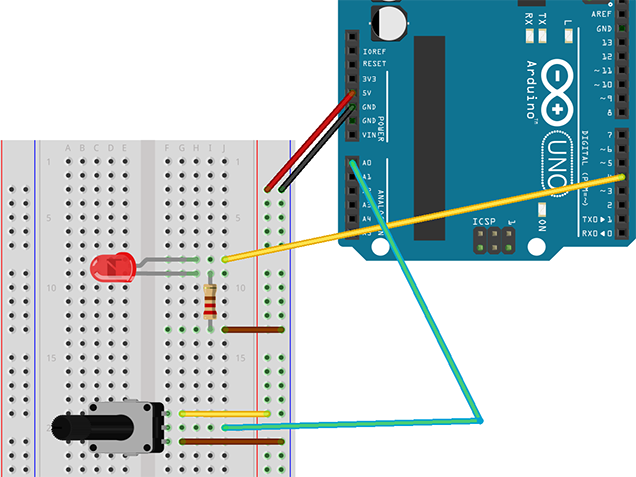

O esquema do lado direito mostra como ligar o potenciómetro ao nosso anterior exemplo.

Basta agora passar o rato sobre a imagem para aceder ao código de programação.

Exemplo - Output analógico

Continuado a uitlizar o led, vamos agora utilizar uma porta PWM para simular um output analógico.

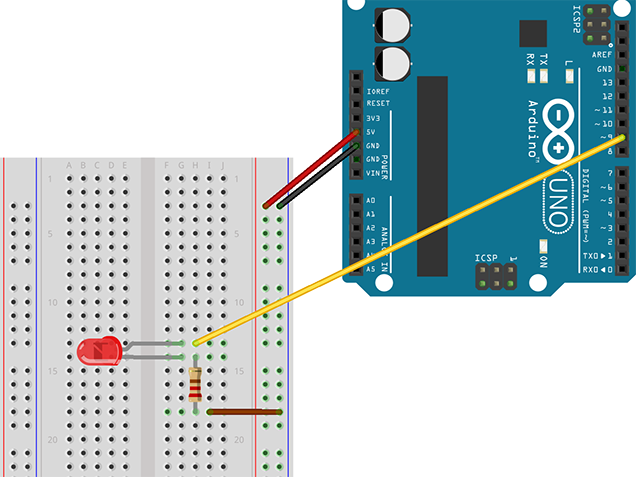

O esquema do lado direito mostra como ligar o led.

Basta agora passar o rato sobre a imagem para aceder ao código de programação.
