Arduino UNO

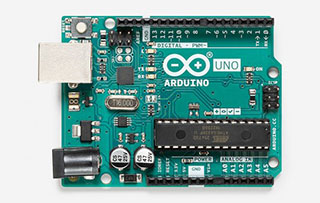

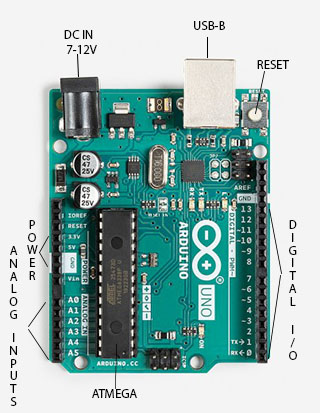

Esta é a placa mais utilizada das diversas placas Arduino. E por isso é aquela que se vai detalhar aqui. Este microcontrolador tem diversas zonas de interface que passamos a identificar:
POWER: Zona onde é fornecedida a alimentação para ligar na "breadboard".
ANALOG INPUT: 6 entradas analógicas (pinos A0 a A5) - resolução de 10 bits.
DIGITAL I/O: 13 saídas/entradas digitais máx. 40mA, das quais existem 6 I/O PWM (assinaladas na placa com o caracter ~ ) - resolução de 8 bits.
ATMEGA: É o processador que equipa as placas de Arduino UNO, microcontrolador de 8 bits aqui em versão DIP mas existe também versão da placa em SMD.
RESET: Botão físico de RESET, para efectuar reset à placa.
DC IN 7-12V: Entrada para utilizar uma fonte de alimentação AC/DC para alimentar o Arduino.
USB-B: Porta USB-B para comunicação entre a placa Arduino e o computador e porta de alimentação de 5V via USB.
POWER: Zona onde é fornecedida a alimentação para ligar na "breadboard".
ANALOG INPUT: 6 entradas analógicas (pinos A0 a A5) - resolução de 10 bits.
DIGITAL I/O: 13 saídas/entradas digitais máx. 40mA, das quais existem 6 I/O PWM (assinaladas na placa com o caracter ~ ) - resolução de 8 bits.
ATMEGA: É o processador que equipa as placas de Arduino UNO, microcontrolador de 8 bits aqui em versão DIP mas existe também versão da placa em SMD.
RESET: Botão físico de RESET, para efectuar reset à placa.
DC IN 7-12V: Entrada para utilizar uma fonte de alimentação AC/DC para alimentar o Arduino.
USB-B: Porta USB-B para comunicação entre a placa Arduino e o computador e porta de alimentação de 5V via USB.
